開發單位:深圳市建筑科學研究院有限公司

設計單位:深圳市建筑科學研究院有限公司

咨詢單位:深圳市建筑科學研究院有限公司

項目地址: 深圳市福田區北部梅林片區

用地面積: 3000平方米

建筑面積: 18168.76平方米

建筑高度：地上12層，地下2層，共57.9米

項目進展：2009年3月投入使用，已運營三年

獲獎情況:深圳市循環經濟示范項目和國家“十一五”科技支撐計劃示范工程、《深圳市建筑節能“十一五”發展規劃》綠色建筑重點工程、第一批民用建筑能效測評標識三星級項目、國家級可再生能源建筑第一批應用示范工程、住房和城鄉建設部綠色建筑與低能耗建筑雙百示范工程、綠色建筑評價標識三星級、綠色建筑創新獎一等獎、LEED-NC注冊項目

1. 項目概況

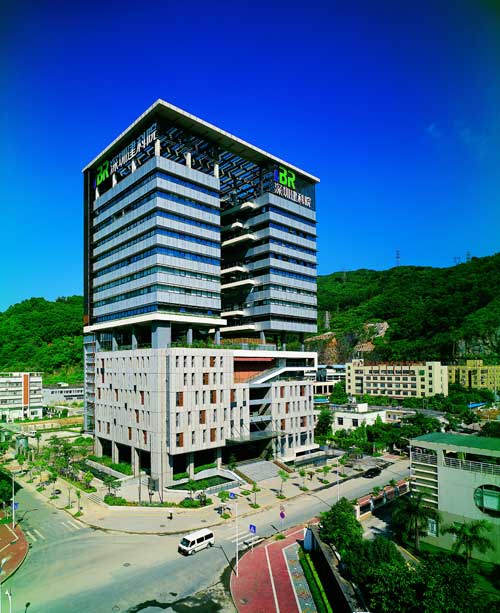

深圳建科大樓是深圳市建筑科學研究院有限公司的科研辦公樓，融入了深圳市建科院多年實踐中取得的科研成果和專利技術，項目定位集實用功能、實驗功能、示范功能、教育功能和展覽功能于一體。從設計到建設再到運營，建科大樓采用了一系列綠色適宜技術共40余項,大部分為被動、低成本和管理技術，均是從節能、節地、節水、節材和環境保護各方面整體考慮的綜合性措施。

2. 綠色建筑技術措施

2.1節地與室外環境

建科大樓建筑場地周邊現狀及規劃建筑為辦公及居住項目。外墻實體墻面部分采用的鋁合金裝飾為非拋光的漫反射材料，不對周邊建筑造成光污染。建筑物外立面玻璃采用低反射率的Low-E中空玻璃，且均設置外遮陽措施，白天不對周邊環境產生光反射。

建科大樓采用“呂”字形體形和平面，經測算，室外場地人員活動區域風速基本保持在5m/s以下，風力放大系數為1.85，不影響人們正常的室外活動，同時保證了建筑的自然通風。

    該項目植物設計包括一層綠化空間、六層空中花園、屋頂花園以及各層建筑花池四部分。作為公共建筑，其綠地面積為1835.4㎡，綠地率達到了19.7%。植物配置選用適合當?shù)厣L、易于養護的鄉土樹種。屋頂可綠化面積為800m² ，實際綠化面積為500m²，垂直綠化由各層建筑花池以及墻面爬藤植物組成。

建科大樓地下建筑面積為4283.57㎡，而建筑占地面積為3000㎡，二者之比高達142.7%，充分利用了地下空間；其主要功能為實驗室、設備房與停車庫，功能設置較為合理。室外地面面積為1500㎡，均設計成透水地面（包括透水環樓車道），鋪在已埋設好軟式透水管的碎石路基上。

2.2 節能與能源利用

建科大樓運用數值模擬技術對圍護結構、自然通風、采光等進行了優化設計，圍護結構熱工性能權衡計算能耗計算結果為節能54.2%。

根據建筑功能和負荷特點，采用多種空調系統，細化空調分區，分別進行空調系統的設計。部分負荷和部分空間使用時，對冷熱源和輸配系統進行合理調配。地下一層實驗室采取水源熱泵和室外水景冷卻技術，主要辦公區域選用水環空調、冷卻塔和風機盤管，冷卻塔和冷卻水泵隨負荷變化進行運行臺數調節或變頻調節。9、11層南部選用VRV系統和新風系統，10層選用高溫冷水機組，并增設輻射頂板和溶液除新風濕系統，其它各樓層均采用全熱回收新風系統，通過新風與排風的熱交換，回收部分冷量；展廳和餐廳選用高效水環式全空氣系統。報告廳采用全空氣空調系統，可實現過渡季節全新風運行，全空氣系統的新風入口及其通路按全新風配置，通過調節系統的新、回風閥開啟度，可實現過渡季節按全新風運行，空調季節按最小新風比運行。報告廳設有室外溫、濕度傳感器，可以按室外溫度或焓值控制新風閥開度。

在照明用能及控制方面，地下車庫采用采光天井和光導筒的方式，有效節約照明用電；樓梯間采用遠紅外線感應開關控制的自熄式吸頂燈；大廳、走道主要以節能筒燈為主；辦公區域光源選用T5燈管，替代傳統的T8燈管。辦公區域照明采用人工照明結合室外自然光分區照明控制，隨著室外光線強弱變化，開閉室內的一組或數組燈具。部分會議室采用LED照明進行技術示范。

在可再生能源利用方面，根據深圳地區日照條件，該項目屋頂花架安裝單晶硅光伏電池板；大樓西、南立面采用光伏幕墻系統；與光伏遮陽棚結合的多晶硅光伏組件。全年光伏系統（2009年7月~2010年6月）發電量約6.2萬kWh，為建筑用電量的5.6%。同時，每層衛生間淋浴采用半集中式系統，食堂、公寓采用集中式熱水系統，部分公寓采用分體式系統。生活熱水全部利用太陽能熱水系統。

2.3 節水與水資源利用

該項目結合當?shù)亟?jīng)濟狀況、氣候條件、用水習慣和區域水專項規劃等，統籌、綜合利用各種水資源，采用人工濕地、雨水收集、中水處理回用等措施。在給水排水系統設計、節水器具選用、人工濕地污水處理系統的布置等方面進行優化設計。

結合環藝設置人工濕地處理維護系統，根據總平面圖布置，于大樓南側設置處理雨水人工濕地，面積為95平方米，處理水量71m³/d，使所收集雨水每5天左右循環一次以滿足景觀用水及綠化澆灑用水水質要求。

雨水收集系統與種植屋面相結合，不設常規雨水利用的棄流裝置，利用屋面花池過濾雨水，提高雨水回收率。水箱分散放置頂樓，雨水可自流收集。屋面溢流的雨水以及未經花池處理的雨水都直接排放到環樓車道上。再經地下的碎石、石屑和軟式透水管過濾后匯至蓄水池。對使用不完的雨水，暫存在碎石層中并緩慢向地下回滲，涵養地下水。收集的雨水主要用于室外道路沖洗、景觀水體，以及綠化澆灌等。

建科大樓所有水龍頭、座便器、淋浴器選用節水型器具，節水率高于20%。其中二層采用無水小便器進行技術示范。

2.4 節材與材料資源利用

在建筑材料的節約利用方面，建科大樓施工過程中產生的卡紙板、金屬、木材、廢塑料等全部回收再利用，廢混凝土總量為191.1噸，回收利用量為29.742噸，廢棄物總回收比例高達42.8%。可再循環材料使用重量3140噸，所有建筑材料總重量31008 噸，可再循環材料使用重量占所有建筑材料總重量的比例為10.1 %。

2.5 室內環境質量

建科大樓通過采用“呂”字型建筑平面布局，高效的圍護結構，合理的空調系統等優化設計措施， 保證了各房間內合理的溫度、濕度和自然通風效果。在噪聲控制方面，通過局部區域減少開窗面積，采用雙層窗，建筑構件隔聲，設備防噪及其他減低噪聲的措施有效控制辦公空間內的噪聲污染。

建科大樓根據不同立面風壓分布選擇不同的開窗方式，保證足夠的可開啟面積。外窗采取平開、上懸、中懸等開啟方式，有效降低空氣滲透量，可開啟面積比例為31.3%。

外窗內外采用反光板，增加采光進深，提高采光均勻度30％以上，部分外窗采用帶活動百葉的中空玻璃窗，調節活動百葉，均勻室內照度分布，部分房間利用玻璃隔斷達到加強室內自然采光的效果。根據建筑形態，功能需求等選擇不同遮陽形式，活動推拉遮陽百葉以及中空百葉遮陽。

2.6 運營管理

建科大樓項目制定了節能、節水等資源節約與綠化管理制度，并予以實施，運行至今無不達標廢氣、廢水排放，對廢棄物進行分類收集和處理，采用了高效合理的智能化系統。運行管理制度包括：空調設備維修保養規程、空調設備（設施）運行管理規程、節約用水工作規程、固體廢棄物管理規程、清潔及消殺工作檢查標準、節約用電工作規程等。

智能化系統主要包括：樓宇自控系統、安全防范系統、火災報警及消防聯動控制系統、建筑設備集成管理系統，信息網絡部分（包括綜合布線系統、公共廣播系統、衛星及有線電視系統、通信網絡系統、數據網絡系統），其他部分（停車場管理系統、可視對講及居家防盜系統、防雷接地系統等）。同時，監測系統主要包括：室內外環境監測，包括室外微氣候、室外熱島強度、室內空氣品質等；玻璃觀光電梯等節能技術的效果進行監測和評價；空調系統的監測，對各個空調系統的效率、節能效果進行監測；可再生能源系統，包括太陽能熱水系統、微風啟動發電系統，技術合理，運行高效。

3. 項目綜合效益分析

3.1 經濟效益

該項目以4200元/平方米的工程造價，實現了每年減少運行費用約76.3萬元,其中相對常規建筑每年節約常規電能約109.44萬kWh，節約電費69.7萬元,建筑節約用水量5111噸，節水率52%，節約水費1.5萬元的經濟效益指標。

3.2 環境效益

該項目每年常規節能減排CO₂1091.12噸，太陽能發電減排CO₂75.37噸，共計減排CO₂1166.5噸；中水回用減排污水排放5111噸。為改善空氣質量、控制溫室效應以及節約水資源、減輕市政供水壓力貢獻了自己的力量。

3.3 社會效益

    該項目除了滿足深圳建科院自身辦公應用外還承擔了綠色建筑科普教育的社會任務，向社會開放，免費讓市民參觀，向市民展示節能技術，宣傳綠色建筑知識，社會效益顯著，截至目前，建科大樓已經接待社會各界人士參觀考察超過2萬人次，起到了良好的示范作用。

-------來源：《深圳綠色建筑案例選編》
