【開發單位】 深圳市萬科房地產有限公司

【設計單位】 中建國際（深圳）設計顧問有限公司、史蒂文•霍爾建筑師事務所

【咨詢單位】 深圳市建筑科學研究院有限公司

【項目地址】 深圳市鹽田區大梅沙環梅路33號

【用地面積】 48542.2平方米

【建筑面積】 121286.5平方米，萬科總部16600平方米

【建筑高度】 地上7層，地下3層，共35米

【項目進展】 已投入使用三年

【獲獎情況】 國家綠色建筑評價標識三星級、財政部和住房城鄉建設部第四批可再生能源建筑應用示范項目、國內首個美國LEED-NC鉑金級認證、第十屆中國土木工程詹天佑獎、美國建筑師協會榮譽獎（AIA）、第三屆好設計創造好效益“最佳綠色建筑獎”

1. 項目概況

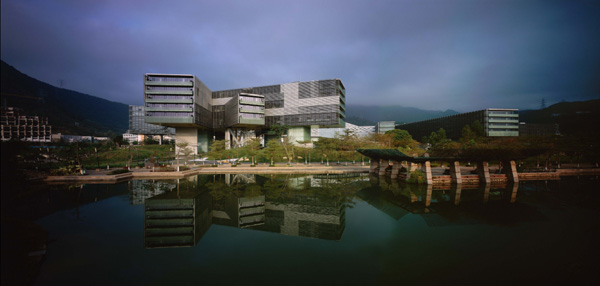

萬科中心地處深圳鹽田區大鵬灣畔大梅沙旅游度假區，北靠梧桐山綠色山脊，南依大鵬灣海域，與香港新界隔海相望。萬科中心是集辦公、住宅和酒店等多功能為一體的大型建筑群，是深圳市第一批建筑節能及綠色建筑示范項目。2006年7月，美國的史蒂文•霍爾建筑師事務所以設計理念為“漂浮的地平線、躺著的摩天樓”的設計方案一舉中標該項目。

2.綠色建筑技術措施

2.1 節地與室外環境

項目場地噪聲源主要為內環路的交通噪聲，以及附近居民和學校的生活噪聲，場地內1.5m高度處等效聲壓級分布滿足《聲環境質量標準》GB3096-2008中噪聲2類標準要求。場地聲環境現場測試表明，項目場地聲環境質量較好。

日照分析結果表明，由于萬科中心距離周邊建筑較遠（200m以上），且項目建筑高度低于周邊住宅和學校建筑群，因此不會影響周邊住宅樓和學校建筑群的日照，項目玻璃幕墻選用可見光反射率為0.12的雙銀中空Low-E玻璃、幕墻外設計活動百葉外遮陽、景觀照明燈具的上射光比例只有1.72%，減少項目的光污染。

項目首層全部架空設計，首層占地面積只有4748㎡。場地內采用綠地、透水鋪裝、人工濕地、水景等改善場地?zé)岘h(huán)境的技術措施，項目透水地面面積與室外地面總面積之比為87%，遠超過綠色建筑評價標準40%的要求，場地?zé)岘h(huán)境質量較好。項目采用屋頂綠化方式，綠化區域在陽區，全天均有日照。植物配置主要選用適合當?shù)厣L、易于養護的鄉土樹種。屋頂綠化率為90.6%。

項目對地下空間進行了合理利用，地下室主要為設備用房、機電用房、后勤用房和停車場。地下建筑面積為37370.9㎡，建筑占地面積為15434㎡，地下空間利用率為242.1%。

2.2 節能與能源利用

建筑外墻主體采用200mm加氣混凝土砌塊，玻璃幕墻采用高透光雙銀中空Low-E玻璃，屋頂主體為150mm厚鋼筋混凝土，保溫材料采用35mm厚的擠塑聚苯乙烯泡沫塑料板，屋面為綠化屋面。采用鋁合金可調遮陽板系統。實際運行中根據朝向和天氣情況合理控制各方向的遮陽板開啟角度，有效地節約了空調與照明能耗。

項目根據深圳地區的氣候條件，只考慮夏季制冷，不需考慮冬季采暖，空調系統采用部分負荷冰蓄冷系統。充分利用深圳的峰谷電價政策來降低夜間運行費用。采用兩臺雙工況螺桿主機，在空調工況和制冰工況下額定能效比分別可達4.53和3.65。

風系統采用地板送風+新風+全熱回收的系統形式，采用兩臺全熱回收機組，對排出的冷量進行回收。

該項目太陽能主體光伏發電系統為并網運行方式，太陽電池方陣采用正南朝向安裝，選用1515塊單晶硅太陽能電池板，每塊組件的峰值功率為180Wp，總峰值功率為272.7kWp。并網光伏發電系統光電轉換效率的實測值為10.05%。

地下車庫照明系統設計總裝機容量為5.76kWp，該系統主要包括太陽能電池、控制器、蓄電池、照明燈具等。地下車庫面積約300㎡，總照明負荷為1000W，燈具24小時常亮。在光照條件較好時車庫24小時照明都是用太陽能產生的電能，陰雨天則采用市電直接供電。

2.3  節水與水資源利用

項目在方案、規劃階段制定水系統規劃方案，統籌、綜合利用各種水資源，進行了動態水系統規劃設計。用水總體上可分為市政自來水、中水處理和雨水收集回用系統。

項目室外道路大面積采用透水地面，大面積鋪設滲透磚和植草磚等滲透性鋪地材料，通過透水磚的孔隙吸收雨水，增加雨水的自然滲透，補給地下水資源。透水地面面積與室外地面總面積積之比為87.0%。

項目位于缺水地區，年降雨量為1933.3mm，因此對屋頂雨水和其他非滲透地表徑流雨水進行收集和利用。為了控制總雨水排放量，另建有地下雨水池1個，用于收集地表徑流雨水，收集的雨水經濕地處理后回用于綠化和道路澆灑。

中水處理系統采用垂直流人工濕地系統，出水用于景觀綠化及道路廣場沖洗，日處理能力為150m3/d。

項目所有用水器具全部采用節水設備，包括雙檔節水型座便器，無水小便斗，紅外線控制的非接觸式水嘴，出水口帶起泡器，入墻式面盆水嘴，入墻式花灑頭。v

2.4  節材與材料資源利用

項目采用全新的結構體系，混合框架+拉索結構體系，拉索結構為國內房屋建筑中首次采用?；旌辖Y(jié)構中首層為鋼結構體系，2—6層為混凝土寬扁梁框架結構體系。

項目全部采用預拌混凝土和商品砂漿。所有立面采用清水混凝土飾面，節約建筑裝飾材料。

該項目從節材的角度出發，豎向承重結構合理采用C50、C60高性能清水混凝土，受力鋼筋合理采用HRB400級以上的高強鋼筋，鋼結構合理采用Q345GJ、Q345GJZ等高強度鋼材。

項目在施工前，由總承包單位編制《萬科中心固體廢棄物控制作業指導書》，明確回收物品的種類、分類處理方案、再利用方案等，在施工過程中記錄廢棄物的回收情況。建筑建造過程中舊材料全部回用，對于無法回用的廢棄物全部運到相關收購站，并有專人記錄。施工現場廢棄物回收使用比例約為45%。在材料采購和施工過程中大量選用當?shù)厣a(chǎn)或周邊地區生產的建筑材料，500km以內建筑材料使用重量占所用建筑材料總量的98.84%。采用鋼結構體系、鋁合金玻璃幕墻體系、竹材墻板等多種可再生循環材料，可再生循環材料使用重量占所用建筑材料總重量的比例為29.4%。

室內設計也十分重視綠色建材的使用，大規模使用速生材料竹子，獨立辦公室、會議室的門和吊頂、員工的卡位以及所有的會議桌均采用竹子，減少了對森林的傷害，同時又創造出獨特的藝術空間。

土建、景觀、結構與室內裝修等進行一體化設計和施工，避免了裝修時材料的浪費。

2.5 室內環境質量

項目室外噪聲源較少，采用了中空玻璃幕墻、外遮陽裝置、室內吸聲降噪、建筑構件隔聲、設備防噪和其他減低噪聲等措施。檢測和模擬分析表明滿足國家《民用建筑隔聲設計規范》GB 50118-2010的要求。

幕墻玻璃采用高透光雙銀中空Low-E玻璃，采用活動可調外遮陽裝置，外遮陽板上設置有透光孔，遮陽板全部開啟狀態下各樓層的采光系數大于等于2%的面積比例為78.17%-87.06%。同時采用鋁合金百葉進行水平垂直式遮陽。外遮陽的構造形式，根據不同朝向的太陽輻射特點，設計不同形式的外遮陽設施，采用電動開啟方式和手動開啟方式，可使遮陽葉片在啟閉過程中停在0-90°的任何位置。

該項目采用架空地板送風全空氣空調系統。空調機組采用地板送風專用機組（CAM），均布在各層房間明設，CAM的送回風口為底送底回，CAM的送風區和回風區是由地板下用作間隔的防火布分隔。送風口為具有二次回風功能及可變風量的空調末端風口（FTU），回風口為普通地板回風專用風口。根據室內溫度記錄表和現場實測發現，室內溫度、濕度、二氧化碳濃度和風速都符合國家標準《公共建筑節能設計標準》GB 50189中的要求。

項目監測參數為室內二氧化碳濃度和溫度，新風機組和全熱回收新風換氣機可以根據室內二氧化碳濃度變頻調節新風量，地板送風專用機組的送風量可根據室內溫度自動調節。

2.6 運營管理

萬科中心（萬科總部）由深圳萬科物業服務有限公司負責運營管理。采用科學的節約資源管理模式，制定建立了比較完善的節能、節水等資源節約與綠化管理制度，包括：《節能降耗管理制度》、《辦公環境溫度管理辦法》、《辦公照明管理規定》、《資源能源使用管理程序》、《清潔綠化用水管理辦法》、《消殺類農藥管理規定》、《垃圾收集站消殺管理規定》、《垃圾收集站管理規定》和《垃圾中轉站管理辦法》等。

該項目運行過程中嚴格控制廢氣、廢水排放，建筑生活污水經過人工濕地深度處理后回用于場區綠化和道路廣場沖洗，餐飲油煙廢氣經過凈化處理后高空排放，備用發電機、冷卻塔、水泵、制冷機組均采用隔聲降噪措施，地下車庫尾氣根據一氧化碳濃度進行排風。在地下室設有27m2的生活垃圾集中收集站，分類收集生活垃圾，辦公區各功能區域設有分類垃圾收集箱（桶），生活垃圾分類定期交給市政處理。

對可生物降解垃圾進行單獨收集，并設置多功能微生物有機垃圾生化處理設備，分解廚余垃圾。垃圾處理房設有風道或排風、沖洗和排水設施，處理過程無二次污染。

項目建筑智能化系統遵循技術先進、適當超前、方便實用、安全可靠、投資合理、具有開放性和互聯性、可擴展、采用標準化結構的原則。系統由空調監控系統、智能照明系統、高低壓配電監控系統、火災自動報警及消防聯動系統組成，采用開放式的網絡結構方便物業管理和系統集成，可以對空調系統、新風機系統、送排風系統、照明系統、給排水系統、發電機系統等系統進行集中的監測與控制，并保存重要的信息與數據。

項目在每個配電回路均設有計量電表，計量電表與萬科總部的樓宇監控系統連接，具有監測實時數據功能，用于運行數據的管理分析，能耗監測系統可實時監測大樓的能源消耗狀況。

3. 項目綜合效益分析

3.1 經濟效益

該項目的綠色建筑總增量成本為2696.3萬元，折合單位建筑面積增量成本為1872.4元/㎡。由于對太陽能光伏發電系統、可調外遮陽系統和可循環材料的大規模示范，導致增量成本有所提升。經測算分析，每年可減少運行費用約88.31萬元左右。

3.2 環境效益

該項目全年節電量為75.77萬kWh，按1kWh電量耗0.41kg標煤計算，折合310噸標煤，每年可減排二氧化碳765.7噸，減排二氧化硫6.2噸，減排粉塵3.1噸。該項目通過水循環利用，減少污水排放量，所有排放水體全部達到三級水標準，減輕了市政水處理壓力。

3.3 社會效益

目前我國環境壓力日益劇增，迫切需要科學適宜的綠色建筑技術和經驗。該項目對于南方地區綠色建筑新技術的大范圍應用和展示（可調外遮陽技術、太陽能光伏發電技術、冰蓄冷技術、鋼結構體系等）具有重要的示范作用，充分體現萬科專注于綠色建筑產業化的企業精神和社會責任。

-------來源：《深圳綠色建筑案例選編》
