【開發單位】  深圳招商房地產有限公司

【設計單位】（加拿大）畢路德國際設計公司、深圳市清華苑建筑設計有限公司

【咨詢單位】 中國建筑科學研究院上海分院

【項目地址】 深圳市南山區蛇口海上世界片區太子路與工業三路交匯處

【用地面積】 5940.32平方米

【建筑面積】 25022.13平方米

【建筑高度】5層，共20.5米

【項目進展】2009年8月投入使用，已運營四年

【獲獎情況】 綠色建筑評價標識三星級、綠色建筑創新獎

1. 項目概況

深圳招商房地產有限公司南海意庫3#樓項目前身是建于1982年的蛇口日資三洋廠房，是改革開放最早的廠房之一。隨著深圳工業發展的快速轉型和升級換代，廠區面臨著“廠房改造、產業置換”的問題。同時，隨著深圳市文化產業的發展越來越引起國家和省的重視，在這一文化改革和發展的歷史背景下，在招商局蛇口工業區統一部署下，招商地產依托蛇口國際人文社區的優美環境及海上世界片區異國情調的文化氛圍，結合蛇口工業區產業升級和環境改造的總體規劃，并借鑒一期改造的成功經驗，將位于海上世界片區的“三洋廠區”改造為深圳創意產業園二期基地，命名為南海意庫，進一步拓展基地規模，擴大深圳文化產業的發展的進程。

南海意庫3#樓項目采用了溫濕度獨立控制空調系統、太陽能與地源熱泵中央熱水系統、太陽能光伏發電系統、太陽能拔風煙囪、雨水收集系統、人工濕地污水處理系統等多項綠色建筑技術措施，在節地、節能、節水、節材和環境保護等方面做出了很多創新，成為舊廠房改造項目的典范之作。

2.綠色建筑技術措施

2.1 節地與室外環境

南海意庫3#樓屬于整個廠區改造的示范性項目，也是啟動的首個改造項目，并且將尚可利用的舊廠房納入規劃項目。原有的舊廠房大多以服裝電子印刷為使用功能,市政配套要求低,電力負荷小,改造后作為寫字樓則電力負荷將增大4-5倍，因此采用了大量的綠色建筑技術對其改造。南海意庫3#樓采用大量的綠色建筑技術，在節能、節材、節水、環保方面做了許多嘗試，綜合各單項節能技術亮點，集成創新，達到綜合節能66%的目標。

建筑北廳為階梯狀，頂部覆土種植。屋頂增加綠化植被屋面，混種多種抗旱粗生的草被植物，增添建筑的綠化面積；并為屋頂提供多層次保溫隔熱措施。綠化物種全部選用適宜當?shù)貧夂蚝屯寥罈l件的鄉土植物。

在場地北側設置前廣場及退臺式景觀平臺，將人流通過前廣場大臺階直接引入二層入口處，同時在一層及景觀平臺下設置停車庫，以太子路作為交通入口，并以單向交通流線連接，實現人車分流的清晰流線。在改造設計過程中合理開發地下空間，地下建筑面積2953.2 m²，建筑占地面積5940.32 m²，

地下建筑面積與建筑占地面積之比為49.71%，地下空間主要功能為停車庫，改造后，增加半地下車位56個，利用半地下面積1500平方米。

室外地面面積1981m²，室外透水地面面積1170m²，包括滲水磚面積657m²，綠化面積513m²，室外透水地面面積比為59%。

2.2 節能與能源利用

原廠房為紅磚墻砌體，熱工性能差，現在均采用加氣砼蒸壓砌塊，屋面采用聚苯板隔熱層和巖棉隔熱層，門窗玻璃均采用中空低輻射鍍膜玻璃，通過圍護結構性能性指標的權衡判斷，節能率達到55.7%。

采用溫濕度獨立控制空調系統。一層行政休息室、二～四層辦公區域顯熱負荷由干式風機盤管（部分采用冷輻射吊頂）承擔，由高溫冷水機組提供18～21℃的高溫冷水。二到四層每層選擇兩臺電驅動溶液熱回收型新風機組，一層行政休息選用一臺電驅動溶液熱回收型新風機組。冷水機組、冷水泵、冷卻水泵、冷卻塔設置啟停連鎖控制，冷水供、回水總管之間設壓差旁通控制，冷水泵和冷卻水泵采用變頻控制。冷水系統的輸送能效比為0.0176。

辦公區域工作照明采用T5系列稀土三基色熒光光源、環保、高效、節能型燈具，并要求配置電子鎮流器；各公共場所采用普通型節能型燈具。公共場所、走廊采用紅外（聲、光）感應式節能自熄滅開關；辦公及車庫等場所采C-BUS智能照明控制系統，使用其智能控制器控制室內照明燈具的開閉時間和實現照明節能運行狀況，達到節能目的。

通過綜合考慮空調和照明總能耗，建筑設計總能耗實際建筑為參照建筑的77.5%，低于國家批準或備案的節能標準規定值的80％。

在可再生能源利用方面，采用太陽能熱水系統和太陽能光電系統。太陽能熱水系統主熱源為太陽能光熱裝置，地源熱泵為輔助熱源，太陽能光電系統采用365平米單晶硅太陽能光伏板，光電技術節能率為2%，光電系統每年可以發電約5萬度。

2.3  節水與水資源利用

項目自設地埋式或封閉式建筑中水設施，各層淋浴排水、盥洗排水等優質雜牌水經收集后排入西北角2＃人工濕地，經處理后出水主要用于前庭水景、綠化。各層沖廁排水經收集后排入化糞池、食堂排水排入隔油池，各自經處理后均排入1＃人工濕地，經人工濕地處理后再經過濾、消毒后進入中水箱，經中水變頻給水裝置加壓后主要供1～3層沖廁。屋面雨水經虹吸排水系統收集后，分兩路經過雨水棄流裝置，初期雨水棄流直接排入室外雨水井，其余雨水排入滲透溝，回滲補充地下水，回滲不及雨水排入雨水收集池（溢流水排入雨水檢查井井），經過濾、消毒后進入中水箱，經中水變頻給水裝置加壓后主要供1～3層沖廁、多余供至車庫地面、道路沖洗等。雨水、再生水等非傳統水源利用率達到46.9%。

2.4  節材與材料資源利用

南海意庫3#樓項目舊建筑使用功能由多層輕工業廠房轉變?yōu)楝F(xiàn)代智能化綜合辦公樓的同時，改善室內空間的生態環境，提高舒適度。一層為車庫，二三四層為普通辦公區域，五層為活動室與多功能室。該項目對原建筑采用的結構體系進行了優化，原設計中共有包括柱下獨立基礎和聯合基礎在內的22個基礎需要進行加大截面的加固處理，但由于地下水位高，基底的施工操作面潮濕泥濘，施工條件極為惡劣。項目從地基承載力、地基沉降和基礎截面承載力等各個技術層面對取消柱下基礎加固進行了全面的技術論證，取消了絕大部分的柱下基礎加固,對大型柱下聯合基礎采用了局部加固。上部結構局部采用鋼結構體系。

建筑造型要素簡約，未采用裝飾性構件。可再循環材料使用重量為2263.2噸，所有建筑材料總重量為21986.9噸，可再循環材料使用重量占所有建筑材料總重量的比例為10.3%，并且土建與裝修工程采用了設計和施工一體化，避免了重復裝修。

2.5 室內環境質量

南海意庫3#樓通過在原建筑中部開洞，設計為中庭，形成二~五層貫通的中庭空間，讓室內空間能實現自然采光、通風，最大限度的減少人工照明，充分利用自然采光，同時在室內形成豐富的視覺效果。由于室外風壓條件不好，所以采用了熱壓通風—被動式太陽能通風煙囪作為實現室內自然通風的另一個主要手段。模擬結果顯示，高10米的太陽能通風煙囪，能產生約為5Pa的熱壓，太陽能煙囪的斷面風速為1.8m/ s，相應的通風量為310000m3/h，相當于室內5次/小時的換氣量。

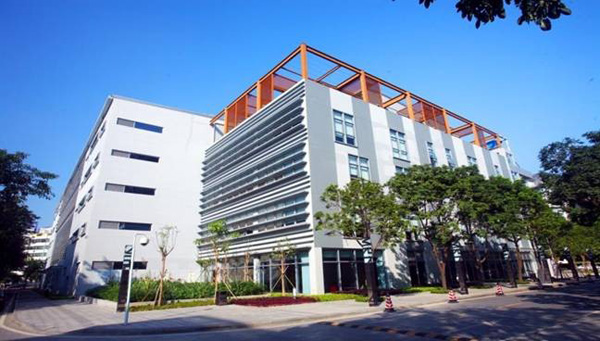

建筑物遮陽采用固定百葉遮陽為主，局部采用可調節活動百葉。建筑西立面遮陽采用生態綠化墻。生態綠化墻的附著植被可以隨季節的繁茂和衰減，使遮擋陽光的效果在夏秋季節比冬春季節要多，適應深圳氣候變化對建筑的影響。外窗采用可調節活動百葉遮陽系統。建筑東立面采用“垂直+水平”遮陽系統。通過日照方位角計算固定式垂直遮陽角度，降低輻射效率。中庭頂部為玻璃棚且布滿太陽能光伏電池板，該頂棚具有良好的遮陽效果又有一定的透光率。

2.6 運營管理

南海意庫3#樓配備了完善了智能化系統，以實現優化運營管理。在大樓一層設置消防控制室、有線電視機房和通訊電話機房。消防控制室內設一套智能型火災自動報警控制柜，該柜包括報警主機、聯動控制屏、火警廣播柜、消防通信總機，以及圖形顯示終端、打印機和UPS不間斷電源等。建筑設備自動化管理監控主機也設置在消防控制中心，以實現對大樓內的空調、冷凍站、供配電系統 、公共照明、電梯、給排水系統等設備的監視、監控及測量；其中對供配電系統僅設計為運行狀況的監視，不受控制。在一層設置安全防范用閉路電視監控室（與消防控制室合用），內設閉路監視、監控設備，為本大樓的安全服務。在四層設計算機網絡中心機房，每層設2個交接間(豎井集線房)，內設分配線架。在停車場出、入口處設置車輛進出自動管理控制器，并使用非接觸式 IC 卡收費。

一層消防控制中心設置建筑設備自動化管理監控主機，以實現對本大樓內的空調、冷凍站、通風系統、供配電系統、應急備用電源設備、公共照明（通過C-BUS接口）、電梯等設備的監視、監控、測量及記錄。建筑設備監控系統的網絡結構模式采用分散控制，集中管理，由中央站與現場工作分站組成，設備現場設DDC控制器及儀表，每個分站的DDC均能獨立工作，并具備通訊接口。

3. 項目綜合效益分析

3.1 經濟效益

該項目節能直接增量成本800多萬元，按每年節約200萬元計算，5年左右可以收回全部增量成本（5.5%利率），水處理直接投入30萬元，每年節約水費2萬多元，成本回收期達到15年。

3.2 環境效益

該每年可以節電240萬度，折合每年可以節省電煤約4000噸，每年可以減排二氧化碳約1.31萬噸。節水率達到50%,節水措施使每年節水3000余立方。

3.3 社會效益

城市處于快速發展和翻新的過程之中，城市建設土木大興，舊城改造快速推進。怎樣在以舊翻新的過程中，保留原有建筑的長處，充分利用既有的優勢，不僅是從成本收益的角度要考慮的問題，還是整個社會建筑設計的一種觀念性的轉換。南海意庫的出現是社會發展、產業升級換代的一個必然產物，為蛇口的發展探索了一條切實可行的路子。南海意庫正是產業升級的示范案例，項目建成后，陸續獲得了綠色建筑獎、太陽能光伏與建筑一體化示范項目、國家自然科學基金研究項目、2007年循環經濟示范項目、2007年度精瑞住宅科學技術獎、綠色生態建筑金獎等獎項，社會效益顯著。

-------來源：《深圳綠色建筑案例選編》
