【開發單位】 深圳華僑城房地產有限公司

【設計單位】 北京中外建建筑設計有限公司

【咨詢單位】 清華大學建筑技術科學系

【項目地址】 深圳市南山區華僑城

【用地面積】 20190.39平方米

【建筑面積】 5130.28平方米

【建筑高度】 15米

【項目進展】 2008年11月竣工

【獲獎情況】 綠色建筑設計評價標識三星級、綠色建筑創新獎一等獎

1. 項目概況

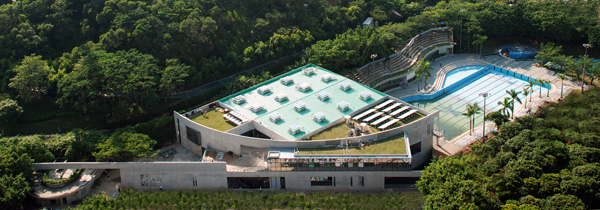

華僑城體育中心是深圳華僑城房地產有限公司建設的社區配套體育設施，該項目位于深圳市南山區華僑城，東臨杜鵑山，西面為歡樂谷內的高地，南面為華僑城生態廣場。包括新建體育館4341.48m2和原有體育用品商店和游泳更衣室（788.8m2）的改造。新體育館地上二層，地下一層，主體為鋼筋混凝土框架結構，屋蓋為網架結構。主要功能有綜合運動球場、乒乓球室、健身室、瑜伽舞蹈室等體育活動設施，另設有咖啡廳、圖書閱覽室、辦公室等。

秉持“在花園中建城市”的開發理念和可持續發展的開發模式，華僑城地產設計研創中心聘請清華大學建筑技術科學系為綠色節能設計顧問，充分考慮周邊資源和氣候特點，通過嘗試多種節能、生態技術、設備系統的集成應用，將華僑城體育中心設計成國內技術先進的高效、節能、經濟、綠色的體育文化休閑中心。

2.綠色建筑技術措施

2.1 節地與室外環境

該項目規劃設計時通過室外風環境模擬，保證建筑物周圍人行區距地1.5m高處風速小于5m/s，且有利于夏季和過渡季的自然通風。

在綠化設計上考慮對原有綠化的包容性和再利用。保留了大部分基地的綠化，將大型需要保存的樹木做標高的測量，在新的設計中將標高與其對應溶入設計。在施工過程中對樹木采取了保護措施，保證樹木的完好性，對基地無法保留的樹木進行了就近遷移，保證樹木的成活率。新栽種的綠化選擇了適應南方氣候和土壤的鄉土植物?；匚鱾扔幸粋€高邊坡，在綠化上種植垂直綠化，豐富了空間的綠化層次并且降低了高變坡對人產生的壓抑感。新建的場館的頂部種植了屋頂綠化，保證項目的整體綠化律的同時，讓周邊的高層住戶的對場館屋頂有一個很好的視覺感受。

該項目最大限度地保留了舊有建筑，項目入口的圓樓和泳池看臺均予以保留并加以改造利用。

硬質景觀運用了水泥磚和原有基地保留的大塊石材及透水磚。在游泳池的周邊運用了先進的透水磚材料，此材料有優良的透水效果，截流降雨，有效的補充地下水資源，并且能夠調節環境的溫度和濕度，降低熱島效應。項目的整體透水面積占室外面積的50％以上。

2.2 節能與能源利用

通過模擬計算，對建筑物外墻、外窗、屋面等外圍護結構進行優化設計，采取建筑綠化自遮陽、Low-E玻璃，外遮陽卷簾，屋頂熱壓、風壓綜合被動式自然通風等措施，使建筑全年空調冷負荷較參考建筑降低5.24%，約15萬kWh。

空調系統采用溫濕度獨立控制空調系統及基于下送風的置換式新風供應。溫度、濕度獨立調節的空調系統分別控制、調節室內的溫度與濕度，從而避免了常規空調系統中熱濕聯合處理所帶來的損失。采用熱泵式溶液新風機組得到干燥的新風，滿足建筑物內的新風需求，同時承擔建筑物內的潛熱負荷，溶液式新風機組的COP可達5.5；建筑物內的顯熱負荷可以采用15℃高溫冷水帶走，制冷系統的COP可達6。

熱泵式溶液空氣處理機組為全空氣系統，機組內置熱泵系統，采用獨立調溫、調濕技術控制空氣溫度和濕度，室內回風和室外新風可直接處理至期望的送風狀態點，可有效的節省處理能耗，該系統為獨立運行，無需外接冷熱源，減少了冷卻水系統，冷凍水系統。新風末端采用基于下送風的置換通風方式，回（排）風口設置在房間頂部，熱的、污濁的空氣從頂部排出。新風量可根據房間二氧化碳濃度監測裝置經樓宇自控系統調整。

體育中心的生活熱水主要用于運動員的淋浴，最高日使用人數175人。采用太陽能集熱板+空氣源熱泵的生活熱水熱源方案。設計采用96m2太陽能集熱板，不足部分以空氣源熱泵補足，貯熱水箱6m3。輔助熱泵兩臺，每臺24Kw制熱量。晴天時可完全由太陽能提供設計熱水用量，陰雨天氣時，由熱泵提供熱水，通過自動控制系統，保證熱水的正常使用并盡可能減少電耗。與傳統的燃氣鍋爐供熱相比，節能73.3%。

按照照明設計標準目標值設計照明功率密度，貫徹"綠色照明"的原則，室內一般照明優先選用T5高效熒光燈、節能燈，它具有光效高，顯色性好、發熱量少、壽命長的優點。環境景觀泛光照明、球場照明選用金屬鹵化物燈。整個場地的均勻度和眩光控制在允許范圍內，照度功率密度值辦公、商店、閱覽室等場所控制在9~11W/平方米。

作為節能示范建筑，需要提取很多數據作為節能依據，需要建設一套比較完善的計量系統，包括：水、電、空調的計量。對于電流、電壓、電量的監測，能夠反映節能系統前后的能耗，是節能評比的基礎數據。同時系統也允許用戶對各監察對象預設上下報警值、上下預警值、報警提示、及報警等級，當監察的對象超出預設值，會以聲光報警形式在操作站上顯示，以提醒操作人員做出相應的處理工作。系統均采用智能化儀表，樓控通過智能化儀表采集需要的水、電、空調等參數，通過分析統計平臺對能耗進行節能分析，以趨勢線、柱狀圖、分析報表等多種形式顯示節能效果，將有價值信息作為專家分析系統的依據，實現節能系統的持續改進和完善。

2.3  節水與水資源利用

該項目設置處理規模20T/d的中水回用系統，采用國家發明專利“零污泥排放一體化活性污泥生物處理工藝”。原水為游泳館更衣室淋浴排水、游泳池溢流水、游泳館屋面及附近雨水。采用全埋地式，占地約50平方。再生水用于沖廁、綠化、道路、洗車等，并用水泵二次加壓。

屋面綠化面積700 m2采用滴灌系統，使用水源為中水。系統可根據雨量及濕度控制灌溉水量，實現全自動運行。相較傳統灌溉方式，不但減輕了勞動量，每年可節水約500 m3。

項目所有用水器具按《節水型生活用水器具》CJ 164及《節水型產品技術條件與管理通則》GB／T 18870的要求選用。水龍頭為延時自動關閉水龍頭、便器采用延時自閉式自動沖洗閥，淋浴采用了腳踏閥。

2.4  節材與材料資源利用

項目對拆除建筑的建材最大限度地進行改造再利用，如原地面鋪地石板拆除后用于新工程的停車場鋪地，拆除建筑的舊鋼筋及型材分類回收。外墻采用清水混凝土，省卻涂裝、貼磚、鋪石之類工程。土建和裝修工程一體化施工，不破壞和拆除已有的建筑構建及設施，避免重復裝修。

2.5 室內環境質量

項目通過自然通風模擬指導施工圖設計，優化設置可開啟天窗和外窗，增加自然通風的時間，避免開啟空調系統。經模擬分析得知天窗開窗率是自然通風的關鍵，經優化設置的天窗的拔風量達到了5次以上，熱壓通風效果顯著。陰雨天氣天窗無法開啟或者陰天屋頂集熱量不足的情況下，采用打開側窗進行風壓通風的措施，并在屋面設置機械排風系統以滿足要求。

利用Ecotect5.5采光及日照模擬軟件，對自然采光設計進行優化調整，設置地下室采光井，調整外窗及天窗設置保證自然光利用效果。

末端風機盤管根據溫度傳感器、紅外人體檢測器、門磁開關等進行自動啟停控制?？刂七壿嬤€可根據時間、季節等變化，對系統的給定值、開閉閾值、高中低速控制等進行調整，確保系統在任何時候均處于最佳運行狀況。根據CO2濃度檢測、紅外人體檢測以及給定值等實現新風變風量控制。

比賽場館內墻設置吸音材料。

2.6 運營管理

項目樓宇自控系統通過與空調末端、新風系統、排風系統、照明控制系統、遮陽控制系統、能耗分項計量系統、給排水系統的集成，使各子系統和設備始終處于有條不紊、協調一致的高效、被控狀態下運行，為管理提供決策依據，有效地降低設備運行、維護費用，達到節能的目的。采用開放的通訊協議（LONWORKS），方便實現不同系統和產品之間的互操作，即系統和設備集成。系統的擴展為即插即用，所見即所得。樓宇自控對空調系統的設備控制是基于整個空氣處理全過程進行的，包括：高溫冷水機組、溶液式新風機組、室內風機盤管、排風機等設備，能夠對整個空氣處理過程的傳感器/控制器進行有需要的增減，能夠根據需要隨時進行編程修改控制邏輯，可以實現精細控制。

綜合球場照明控制：根據采光模擬分析，白天體育場的采光呈北亮南暗分布，根據照度檢測，對較暗區域進行補光，實現輔助照明便于與自然采光相結合。夜晚對八個羽毛球場及2個籃球場進行分區/分時照明控制。可根據各比賽項目及場地的需要選用不同的最佳開燈方案，以滿足羽毛球、乒乓球、籃球、排球等不同項目的比賽要求。同時有選擇的控制各個回路，可有效的降低白天人工照明的能源損耗。同時為便于對大面積照明的管理，采用C-BUS控制系統，對綜合球場、乒乓球、健身場所、公共場所照明集中在負一層服務臺控制（在服務臺處可預先設置多種燈光場景，滿足不同場景的控制要求），其它房間照明相對集中在各自的配電箱內或就地翹板開關分散控制。

咖啡廳、健身室、接待廳等特定區域實行分區分時控制；閱覽室實行自動感應控制：開館時間設置背景照明（低照度），圖書架和閱覽座位設置工作照明（高照度），書架位置的紅外探測器檢測到有人時，自動開啟相應的書架照明；閱覽座位的紅外探測器檢測到有人時，自動開啟本座位的閱覽照明。避免了一般的圖書館開啟高亮度大面積照明所帶來的能量損失，又能營造一個很溫馨的讀書環境,節能又很人性化。

室外網球場實行分區/分時照明控制，游泳場高桿燈實行感光/分時照明控制。

項目根據環境參數、時間參數控制特定區域電動卷簾、電動門窗的啟停。

3. 項目綜合效益分析

3.1 經濟效益

項目中水總投資約39萬元，運行成本0.85元/ m3。正常運行后每年可節約自來水約7000m3。

3.2 環境效益

太陽能熱水系統每年節約用電68362度，折合標煤為13.81噸。由此可減少的污染物排放量：CO234.39噸/a；灰渣為3.59/a；SO2 276kg /a；NOx276kg/a；煙塵207kg/a。滴灌系統每年可節水約500m3。

2010年5月，清華大學建筑技術科學系對華僑城體育中心進行了熱工數據實測和用水用能數據統計分析顯示，華僑城體育中心全年單位面積能耗為50.35kWh/m2，其中空調能耗為12.4 kWh/㎡年，明顯低于其它同類型建筑。

3.3 社會效益

華僑城地產在華僑城體育中心擴建項目中將各種綠色生態技術集成運用，為企業帶來了良好的經濟效益和社會效益，同時也為將來進一步推廣綠色生態建筑提供了技術儲備。華僑城體育中心擴建工程竣工后，接待了來自政府、企業、學校等社會各界的參觀訪問，使華僑城體育中心成為了華僑城綠色節能的宣傳和教育基地。

-------來源：《深圳綠色建筑案例選編》
